Fibre optique : prévenir les tassements des remblais

Dans les infrastructures routières et les ouvrages d’art, certains dommages restent longtemps invisibles avant de devenir critiques. C’est notamment le cas du tassement des remblais, un phénomène progressif qui peut fragiliser durablement un ouvrage sans signe apparent immédiat.

Aujourd’hui, les technologies de fibre sensing permettent d’anticiper ces mouvements de terrain avec une précision inédite. Utiliser la fibre comme capteur optique permet d’assurer une surveillance continue des structures sensibles.

Qu’est-ce qu’un remblai et pourquoi le surveiller ?

Un remblai est une structure constituée de matériaux rapportés (terre, granulats, matériaux compactés) utilisée pour créer un support stable sous une route, une voie ferrée ou aux abords d’un pont.

Dans le cas d’un pont, les remblais situés de part et d’autre de l’ouvrage jouent un rôle essentiel dans la continuité de la chaussée et la répartition des charges. Avec le temps, ces matériaux peuvent cependant se tasser sous l’effet du trafic, des variations hydriques ou des contraintes mécaniques.

Ce phénomène de tassement peut entraîner plusieurs conséquences :

• Des affaissements localisés de la chaussée,

• Des déformations progressives de l’infrastructure,

• Des risques pour la sécurité des usagers,

• Ou encore des coûts importants de maintenance et de réparation.

L’enjeu est donc stratégique : détecter les mouvements du sol suffisamment tôt pour intervenir avant l’apparition de dommages visibles.

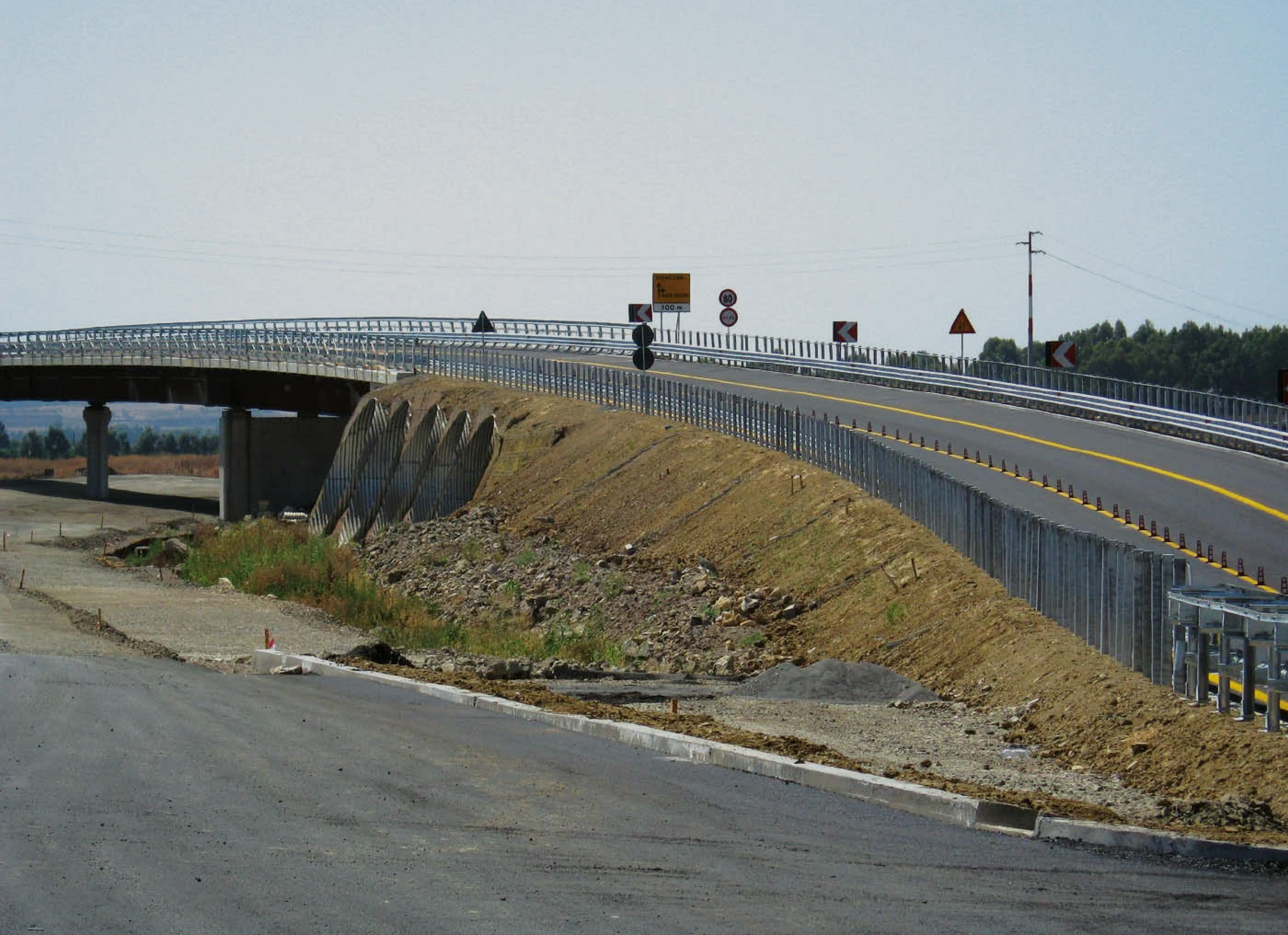

Fibre sensing : Une étude de cas sur la surveillance d’un remblai de pont par fibre optique

Dans le cadre d’un projet de surveillance d’un remblai routier situé aux abords d’un pont, l’objectif était clair : mettre en place une instrumentation capable de suivre l’évolution du tassement dans le temps et d’anticiper tout risque d’affaissement de la chaussée.

Pour répondre à cette problématique, une solution de mesure distribuée par fibre optique a été déployée directement dans le remblai.

Cette technologie de fibre sensing repose sur un système d’interrogation par rétrodiffusion Brillouin, associé à un instrument DTSS (Distributed Temperature and Strain Sensing). Elle permet de mesurer en continu les variations mécaniques le long d’un câble à fibre optique installé dans l’ouvrage.

La fibre comme capteur optique : comment fonctionne la détection du tassement ?

Le principe est simple mais extrêmement efficace.

Lorsque le sol se tasse, le câble à fibre optique subit une élongation. Cette déformation modifie les propriétés du signal lumineux circulant dans la fibre.

Le système DTSS analyse alors ces variations grâce au phénomène de rétrodiffusion Brillouin et permet :

• De détecter les déformations du câble,

• De localiser précisément les zones concernées,

• De quantifier l’intensité du tassement,

• Et d’assurer un suivi continu dans le temps.

Contrairement à des capteurs ponctuels traditionnels, la fibre optique offre ici une mesure distribuée sur toute la longueur instrumentée. Cela permet d’obtenir une vision globale et détaillée du comportement du remblai.

Les avantages de la fibre sensing pour la surveillance géotechnique

L’utilisation de la fibre optique dans le suivi des infrastructures présente plusieurs bénéfices majeurs.

La technologie permet tout d’abord une détection précoce des mouvements du sol, avant même que les désordres ne deviennent visibles en surface. Cette capacité d’anticipation contribue directement à améliorer la sécurité des ouvrages et à limiter les interventions d’urgence.

La mesure distribuée apporte également une grande précision dans la localisation des phénomènes. Les équipes d’exploitation peuvent ainsi cibler les zones sensibles et suivre leur évolution dans le temps.

Enfin, la surveillance continue facilite la maintenance prédictive des infrastructures et participe à une meilleure maîtrise des coûts d’exploitation.

Un accompagnement de l’étude à la mise en œuvre

Chez Jenoptec, notre équipe Innovation & Développement accompagne les maîtres d’ouvrage, bureaux d’études et exploitants d’infrastructures dans la conception de solutions de surveillance par fibre optique.

Notre accompagnement couvre l’ensemble du projet :

• Analyse du besoin et compréhension des contraintes terrain,

• Définition de la stratégie d’instrumentation,

• Choix des technologies adaptées,

• Intégration des capteurs optiques et systèmes de mesure,

• Accompagnement des équipes.

Chaque infrastructure présente des contraintes spécifiques. C’est pourquoi nous développons des solutions sur mesure, adaptées aux enjeux techniques, opérationnels et économiques de chaque projet.

L’objectif est toujours le même : fournir des outils fiables pour sécuriser durablement les ouvrages et permettre une prise de décision éclairée grâce à la donnée terrain.

Vous avez un projet de surveillance d’infrastructure ? Nos équipes vous accompagnent dans la mise en place d’une solution adaptée à vos besoins en instrumentation et fibre sensing.
